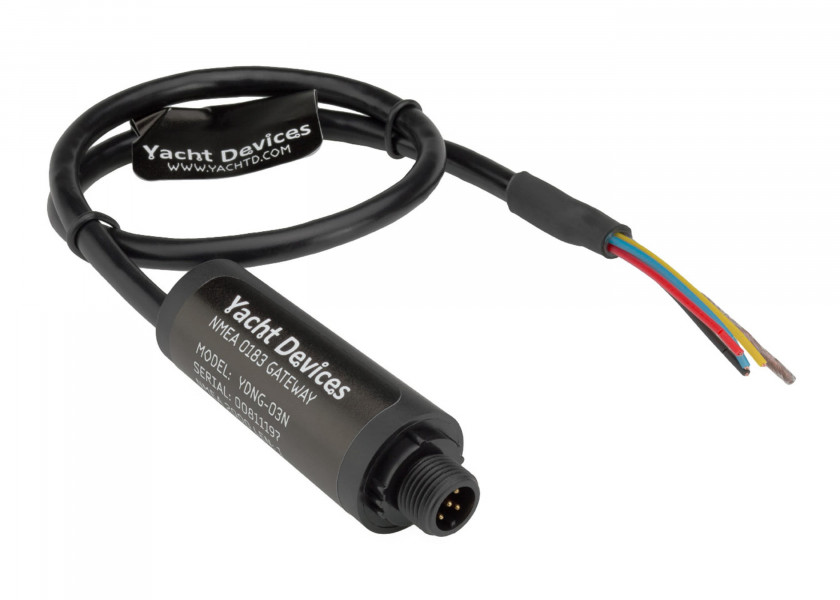

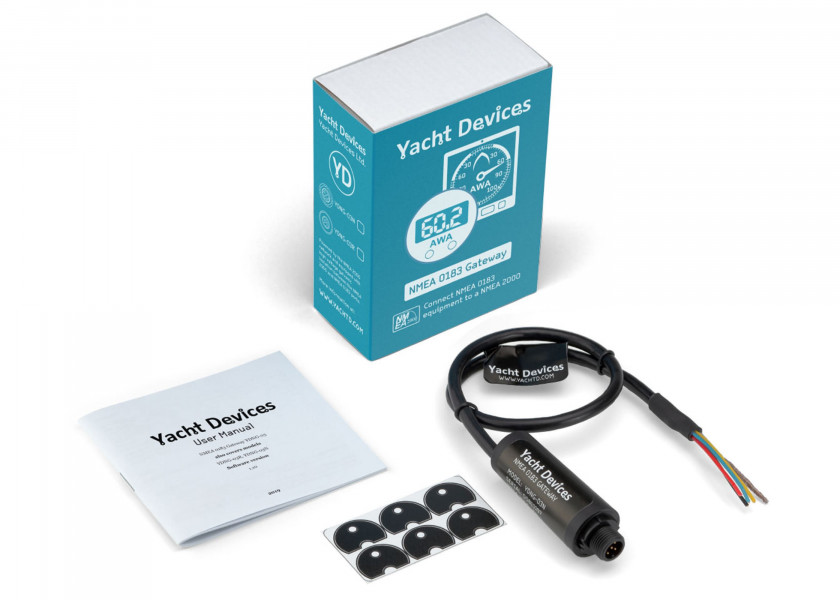

YACHT DEVICES YDNG-03N Конвертер NMEA2000 в NMEA0183

Этот двунаправленный преобразователь позволяет легко подключить ваши устройства NMEA0183 к вашей сети NMEA2000 и наоборот. Поддержка многих выходов данных, таких как: AIS, путевые точки, маршруты и автопилот.
Скорость передачи данных настраивается от 300 до 115200 бод для подключения NMEA0183 и также позволяет легко использовать транспондеры AIS (38400 бод) и адаптеры ПК, в дополнение к стандартным устройствам NMEA0183. Скорость передачи данных по умолчанию составляет 4800 бод. Невозможно определить отдельную скорость передачи данных для входа или выхода, заданная скорость передачи данных устанавливается для входа и выхода параллельно.

Устройство можно настроить и загрузить обновления прошивки с помощью слота для карт microSD. Для этого не требуется специального программного обеспечения! Требуется только устройство (ноутбук, ПК, смартфон), кардридер microSD и текстовый редактор.
Во время настройки вы можете, например, изменить скорость передачи данных для данных AIS на 38400, 9600 бод для данных Navtex или для более быстрой передачи данных до 115200 бод. Также можно установить фильтры для блокировки наборов данных, которые не должны отображаться. Существует черный список (блокировать перед отображением) и функция белого списка (отображать только эти наборы данных).

Инструкции по изменению скорости передачи данных:

1. Вставьте пустую карту Micro-SD в соответствующий слот для карт вашего компьютера.
2. Следующий шаг - создать текстовый файл (TXT) и сохранить его на карте Micro-SD. Сделайте это следующим образом:
3. Откройте редактор. В зависимости от версии Windows это можно сделать через меню «Пуск» -> «Стандартные».
4. Теперь введите следующую строку в редакторе:

   0183_SPEED=x

   Где x представляет соответствующую скорость передачи данных.

   Для настройки с 4800 бод (например, для данных GPS, ветра, глубины или компаса) команда следующая:
   0183_SPEED=4800

   Для настройки с 38400 бод (например, для данных AIS) команда следующая:
   0183_SPEED=38400

5. Теперь сохраните текстовый файл через "Файл -> Сохранить" под следующими именами на карте Micro-SD
   YDNG.TXT

6. Извлеките карту Micro-SD из слота для карт вашего компьютера и вставьте ее в преобразователь Yacht Devices. Теперь вы можете использовать преобразователь с установленной вами скоростью передачи данных.

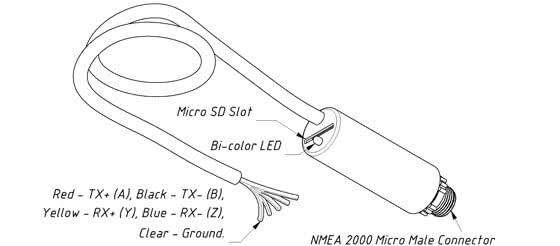

Примечание: второй вариант цветовой схемы используется производителем с 2024 года. К сожалению, текущая схема все еще указана на этикетке корпуса устройства. В руководстве используется старая цветовая схема №1.

Преобразование следующее:

Сигнал NMEA0183	RX+ (IN A)	RX- (IN B)	TX+ (OUT A)	TX- (OUT B)	ЗАЗЕМЛЕНИЕ
Цветовая схема №1	ЖЕЛТЫЙ	СИНИЙ	КРАСНЫЙ	ЧЕРНЫЙ	ПРОЗРАЧНЫЙ
Цветовая схема №2	ЖЕЛТЫЙ	ЗЕЛЕНЫЙ	БЕЛЫЙ	КОРИЧНЕВЫЙ	СЕРЫЙ

Технические характеристики:

• Подключение: NMEA2000 Micro-C
• Потребляемый ток через сеть NMEA2000: 30 мА
• Диапазон напряжения: 7-16 В
• Длина кабеля: 400 мм
• Длина корпуса без соединений: 54 мм
