Внешний шлюз для ПЛМ Yacht Devices YDOG-01R 9-16В 30мА 40мм 2м от -20°C до +80°C Raymarine SeaTalk NG

Внешний шлюз для ПЛМ Yacht Devices серии YDOG-01 предназначен для бензиновых двигателей без цифровых интерфейсов и обеспечивает оборудование NMEA 2000 данными об оборотах двигателя (об/мин), напряжении генератора (измеренном через интерфейс NMEA 2000) и моточасах. Его также можно запрограммировать на использование данных с датчиков температуры или давления NMEA 2000 и передачу этих данных в виде давления охлаждающей жидкости и масла, а также температуры, давления наддува или давления топлива.

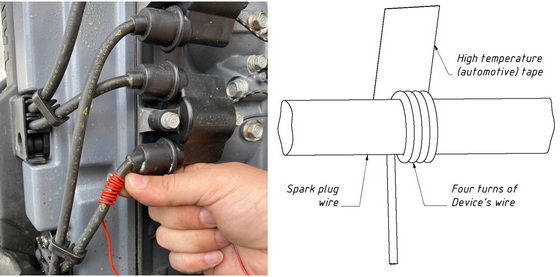

Для подключения шлюза достаточно соединить его с магистралью NMEA 2000, сделать 4-5 витков его провода вокруг провода свечи зажигания и закрепить петли изолентой. В большинстве случаев дополнительные настройки не требуются, но может потребоваться установить делитель оборотов в зависимости от системы зажигания и типа вашего двигателя.

Устройство можно запрограммировать на выдачу предупреждений о высоких оборотах, высокой температуре и низком напряжении, а также на настройку состояния индикатора заряда (отображается на многофункциональном дисплее или дисплее NMEA 2000). Если на вашей лодке установлена ​​одна батарея, предупреждение о низком напряжении может предотвратить ситуацию, когда проблема с генератором или регулятором напряжения двигателя обнаруживается, когда батарея уже почти разряжена.

Если ваш подвесной мотор достаточно большой, устройство можно разместить внутри двигателя. Убедитесь, что оно надежно закреплено, вентилируется, изолировано от горячих поверхностей и защищено от возможного попадания воды, масла или бензина. Если у вас возникли проблемы с прокладкой кабеля NMEA 2000 к мотору, вы можете разместить шлюз для подвесного мотора и шлюз Wi-Fi NMEA 2000 внутри мотора и питать их от зажигания.

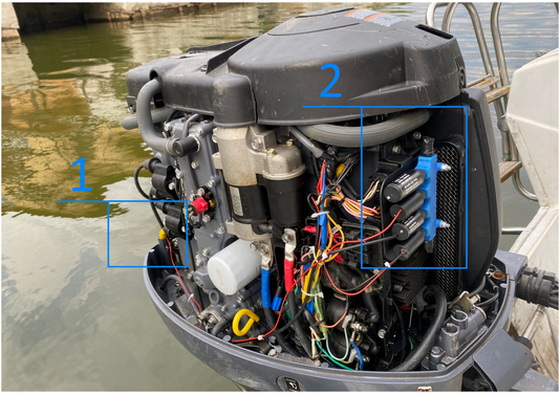

Установка внутри Yamaha F80A: (1) - подключение к системе зажигания, (2) - сеть NMEA 2000.

На фото выше установлена сеть NMEA 2000 с внешним шлюзом, шлюзом Wi-Fi NMEA 2000 и цифровым термометром NMEA 2000 под верхним кожухом, рядом с воздушным фильтром. Это место хорошо вентилируется и защищено от волн и брызг воды, когда кожух снят. Внешний шлюз настроен на передачу данных с термометра в виде данных о температуре охлаждающей жидкости. Провод устройства (красный) проложен как можно дальше от катушек зажигания и стартера. Сеть NMEA 2000 питается от провода «ВКЛ» главного выключателя.

Подключение Yamaha F80A через NMEA2000 с помощью Wi-Fi.

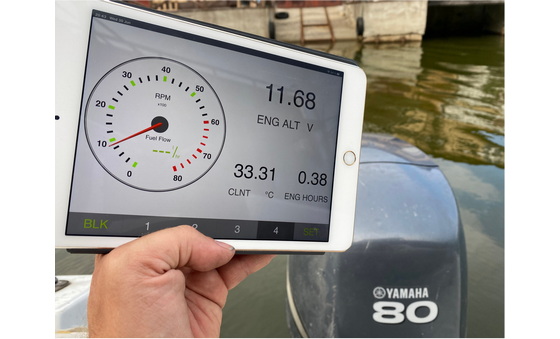

Данные с Wi-Fi-шлюза доступны через любой веб-браузер или приложение. Или же вы можете установить второй Wi-Fi-шлюз внутри вашей лодки, и эта пара создаст Wi-Fi-мост для виртуального соединения сети NMEA 2000 внутри вашей лодки с сетью внутри вашего двигателя. На фотографии iPad подключен к сети Wi-Fi с помощью Wi-Fi-шлюза NMEA 2000 и отображает страницу «Веб-индикаторы».

Устройство оснащено скрытой кнопкой, позволяющей изменять число двигателя (0–3), делитель оборотов (от 0,5 до 8) и сбрасывать настройки устройства. Этих настроек достаточно для установки устройства. Значение делителя оборотов (заводская настройка — 1) зависит от типа вашего двигателя (4-тактный, 2-тактный) и типа системы зажигания. Большинству современных 2-тактных двигателей требуется делитель 0,5 (умножить на 2) для подсчета импульсов, а большинству 4-тактных двигателей — делитель 1 (количество искр равно количеству оборотов).

Для настройки других параметров вам потребуется шлюз для ПК (любого производителя, включая продукты с USB, Ethernet и Wi-Fi) и программное обеспечение. В настройках вы можете подключить к шлюзу внешние термометры и датчики давления NMEA 2000, настроить пороговые значения для оповещений и предупреждений (высокие обороты двигателя, высокая температура, низкое напряжение), установить смещение для моточасов и т. д.

Прошивку бортового шлюза можно обновить с помощью бесплатной программы CAN Log Viewer (работает на Microsoft Windows, Linux и MacOS X), подключенной к сети NMEA 2000 с помощью одного из шлюзов Yacht Devices для сетей NMEA 2000.

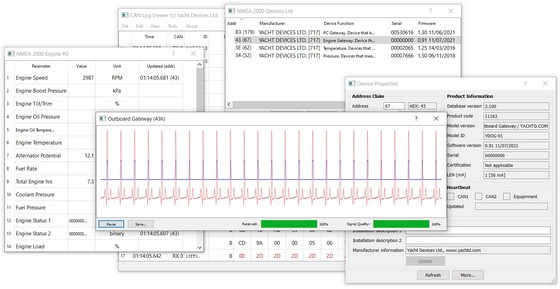

Программа просмотра CAN-журналов также позволяет просматривать входной сигнал внешнего шлюза в реальном времени (см. фото выше). Чтобы открыть это окно, выберите шлюз в списке устройств, откройте «Свойства устройства» и нажмите «Дополнительно...». Красная линия показывает сигнал, который принимает шлюз, синяя линия показывает импульсы, обнаруженные шлюзом. «Качество сигнала» в правом нижнем углу — это оценка искусственного интеллекта шлюза (хорошие значения находятся в диапазоне 60-100%). Индикатор выполнения «Получено» показывает, сколько точек текущей осциллограммы было получено программой просмотра CAN-журналов от устройства.

На фото показан идеальный сигнал. Следует стремиться к тому, чтобы график занимал почти всю высоту окна, а нижняя часть, отображающая шум, не превышала 20% (или была полностью невидима). Рекомендуем проверять сигнал при разных оборотах (шум может увеличиваться с увеличением скорости). Вы можете сохранить изображение или файл электронной таблицы с помощью кнопки «Сохранить...» и отправить его Yacht Devices, если у вас возникнут сомнения.

Осциллограммы — хорошее дополнение, но не являются обязательными для установки устройства. Светодиод устройства излучает последовательность из четырех двухцветных вспышек каждые пять секунд. Цвет первой вспышки в последовательности показывает, есть ли у устройства вообще сигнал (с амплитудой не менее 50%); а цвет второй вспышки показывает, хорошее ли качество сигнала (более 60%).

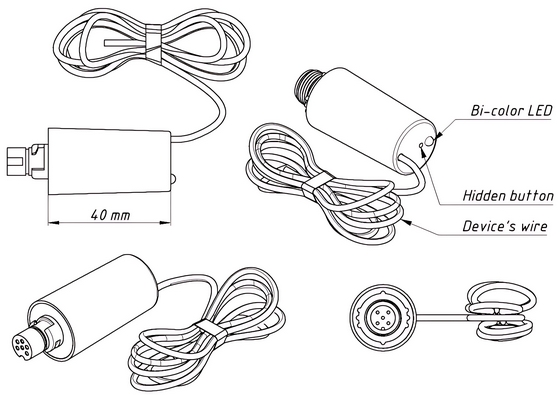

Шлюз для подвесных моторов поставляется с разъемом, совместимым с Raymarine SeaTalk NG (см. рисунок ниже слева) или разъемом NMEA 2000 Micro Male (см. рисунок ниже справа). Для других сетей может потребоваться адаптерный кабель.

Wi-Fi-шлюз Yacht Devices серии YDWG-02

• YDWG-02N - Wi-Fi-шлюз Yacht Devices YDWG-02N 7-17В 43мА 54x20мм от -20°C до +55°C Wi-Fi 2.4ГГц 802.11b/g/n с разъемом NMEA2000 Micro Male Connector;
• YDWG-02R - Wi-Fi-шлюз Yacht Devices 7-17В 43мА 54x20мм от -20°C до +55°C Wi-Fi 2.4ГГц 802.11b/g/n с разъемом Raymarine SeaTalk NG Connector.

Незащищенные от воды двунаправленные USB-шлюзы Yacht Devices YDNU-02:

• YDNU-02NM - Двунаправленный USB-шлюз Yacht Devices 7-16В 32мА 500мм от -20°C до +55°C с разъемами USB Type A Male - NMEA2000 Micro Male Connector;
• YDNU-02RM - Двунаправленный USB-шлюз Yacht Devices YDNU-02RM 7-16В 32мА 500мм от -20°C до +55°C с разъемами USB Type A Male - SeaTalk NG Connector.

Защищенные от воды по IP67 двунаправленные USB-шлюзы Yacht Devices YDNU-02:

• YDNU-02NF - Защищенный двунаправленный USB-шлюз Yacht Devices 7-16В 32мА 500мм IP67 от -20°C до +55°C с разъемами USB Type A Female - NMEA2000 Micro Male Connector;
• YDNU-02RF - Защищенный двунаправленный USB-шлюз Yacht Devices 7-16В 32мА 500мм IP67 от -20°C до +55°C с разъемами USB Type A Female - SeaTalk NG Connector.
