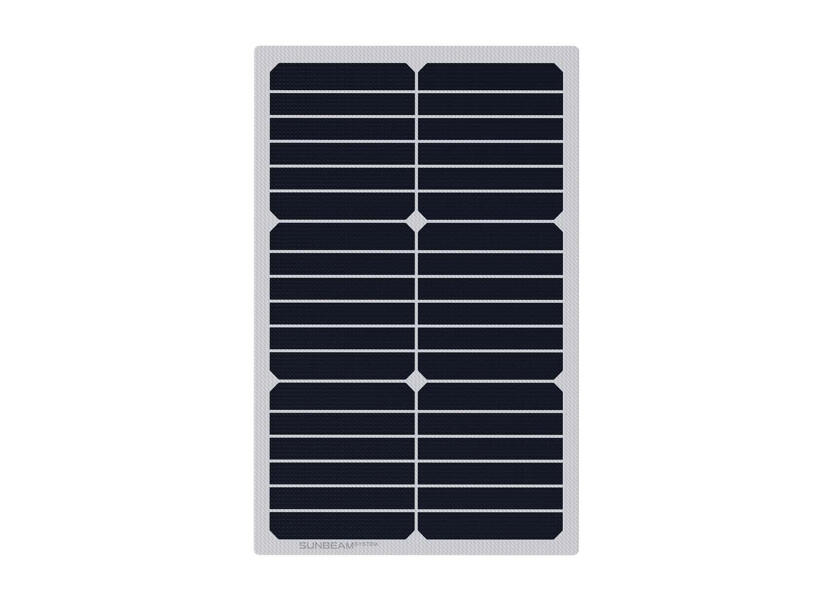

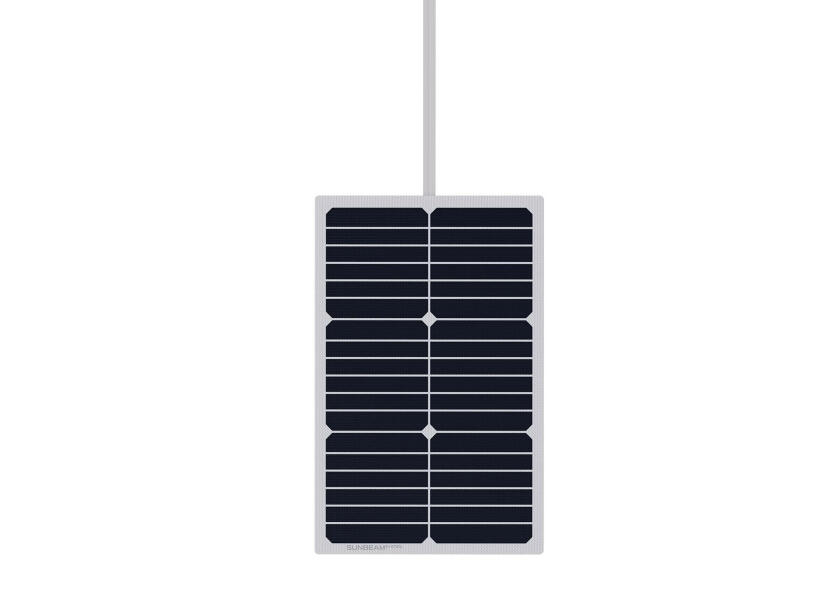

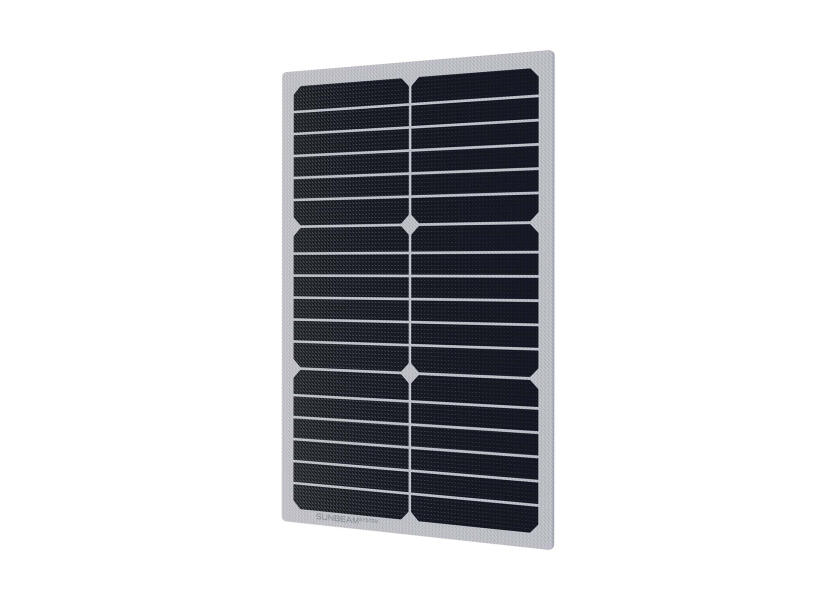

SUNBEAM Солнечный модуль TOUGH G8 21 Вт / 21 Вт / Полугибкий / 434 x 277 x 3 мм

Солнечные модули SUNBEAMsystems Tough G8 являются надежным источником энергии даже в самых сложных условиях благодаря высокоэффективным ячейкам SUNPOWER Maxeon (эффективность 22,6%). Панели, оптимизированные для работы в тени, впечатляют в 8-м поколении улучшенной 5-слойной структурой. Благодаря впечатляющим техническим характеристикам модули Tough-G8 часто используются в яхтенном и караванном секторах, а также в частных и промышленных автономных системах.
Модули поставляются с полноразмерной клейкой лентой 3M, но у модулей нет проушин для крепления.

5-мерная слойная система
Улучшенная поверхность этих модулей чрезвычайно прочна и устойчива к высокому УФ-излучению. Используемый материал имеет лучшую светопропускаемость, чем обычные материалы, и по сравнению с другими модулями физическое расположение ячеек в этих модулях обеспечивает более высокую выходную мощность при частичном затенении. Структура поверхности способствует выработке энергии при низких углах падения света, а также обеспечивает противоскользящие свойства. Кроме того, улучшен амортизирующий слой, который защищает солнечные элементы и кабели и увеличивает срок службы.

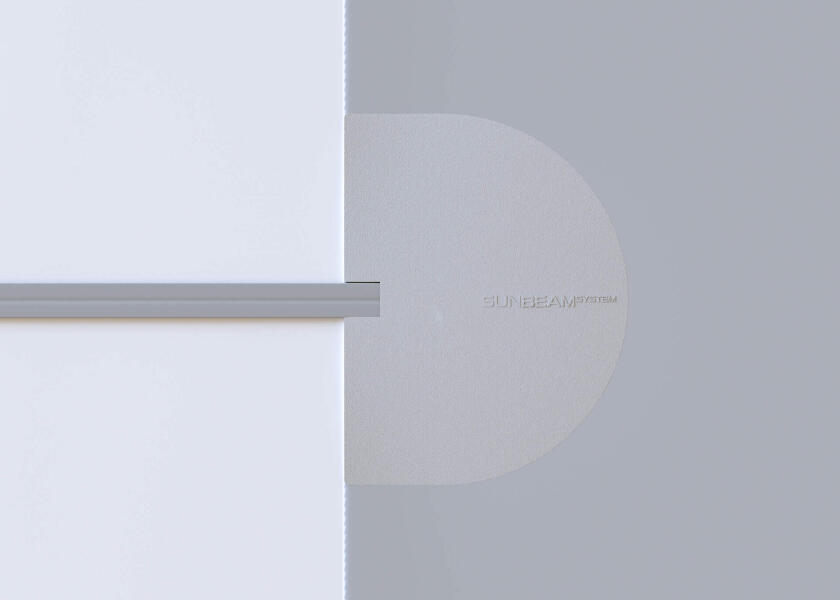

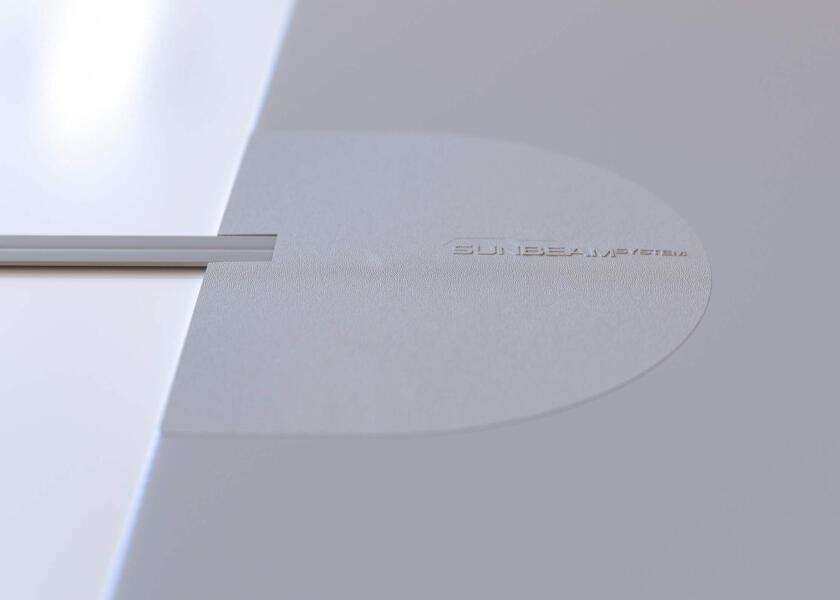

Утопленная мягкая распределительная коробка
Полугибкие утопленные модули имеют толщину всего 3 мм и не имеют препятствий или опасностей спотыкания на поверхности модуля из-за отсутствия распределительной коробки. Только этот тип модулей позволяет выполнять почти заподлицо монтаж!

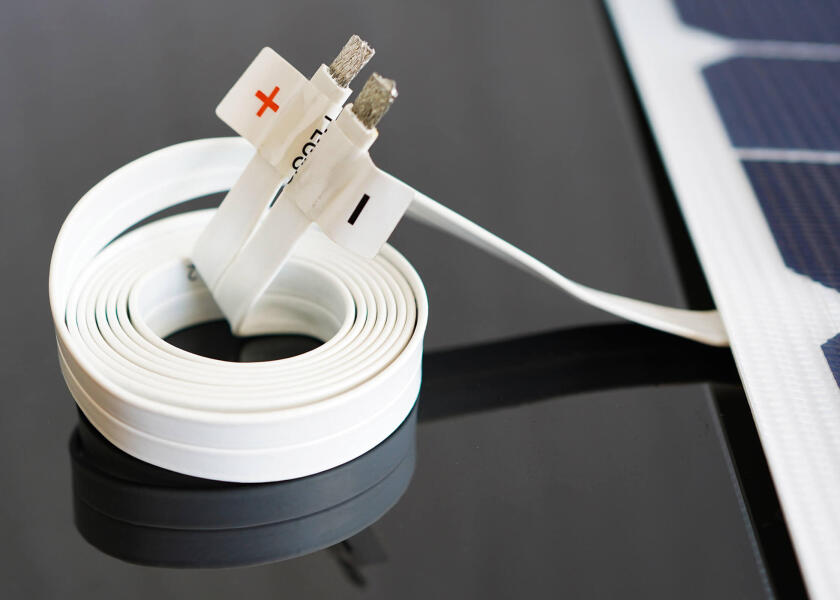

Электрическое соединение осуществляется с задней части модуля через незаметный плоский белый двухжильный кабель (2x 1,6 мм²/приблизительно 1500 x 5,5 x 2,5 мм), и кабель можно почти незаметно приклеить рядом с модулем на белых поверхностях/монтажных поверхностях.

Детали вкратце

• Полугибкий
• Высокая эффективность
• Прочный и устойчивый к УФ-излучению
• Малый размер и высокая производительность
• Оптимизирован для тени: улучшенные характеристики выработки при частичном затенении
• Повышающая выработку и противоскользящая структура поверхности
• Почти заподлицо монтаж (нет мешающей распределительной коробки на поверхности модуля)

Особенная техническая особенность утопленных модулей
Поскольку соединительные кабели утопленных модулей выведены непосредственно из задней части модуля, в этих модулях нет интегрированных блокирующих/байпасных диодов. (В модулях с распределительной коробкой они обычно интегрированы в распределительную коробку).

Байпасные/блокирующие диоды
При необходимости используйте байпасные/блокирующие диоды (в соответствии с инструкцией по установке). Диод Шоттки F1200D (12A/200V) подходит для модулей мощностью 5 - 350 Вт и доступен в специализированных магазинах электроники или у нас по запросу.
Для установки соединительные кабели модуля должны быть проложены в сухую среду установки и смонтированы там вместе с диодом на подходящих клеммных колодках, например, арт. . С мощными модулями «летающий» монтаж не рекомендуется, так как диоды могут сильно нагреваться при затенении модуля.
Обратите внимание на правильную полярность диодов! Кольцо или точка на корпусе диода обозначает катод. Он должен быть подключен к ПЛЮСОВОМУ соединению модуля.
Важно: Неправильные диоды или диоды, подключенные с обратной полярностью, могут повредить солнечный модуль.

Технические данные

Тип модуля	Tough G8 21 W
Макс. мощность (Pmax)	21 Вт
Напряжение холостого хода (Uoc)	24,48 В
Ток короткого замыкания (Isc)	1,19 А
Номинальное напряжение (Ump)	20,88 В
Номинальный ток (Imp)	0,99 А
вес	0,3 кг
Размеры (Д x Ш x В)	434 x 277 x 3 мм
Длина кабеля	1,5 м

Инструкция по установке

• В прилагаемом руководстве по установке SUNBEAMsystem вы найдете всю необходимую информацию о правильном выборе модуля, монтаже и электрической установке. Вы также найдете краткое руководство с большим количеством полезной информации в разделе загрузок.
• Для удобной установки в комплект поставки входит двусторонняя клейкая лента 3M. Модули Tough G8 не имеют проушин
• ВНИМАНИЕ: Только SIKASIL WS605S, SIKAFLEX 298FC или ZETTEX MS POLYMER 25 одобрены для склеивания модулей другими способами
• Пожалуйста, проверьте солнечные модули после получения товара или перед установкой панелей.
• Не используйте модули мощностью > 50 Вт на мягкой поверхности.
  Солнечные модули SUNBEAM Tough Flush (TF) мощностью более 50 ватт предназначены для постоянной установки на твердой поверхности. Их можно монтировать с помощью клея или винтов.
