Адаптер для резервуаров Yacht Devices YDTA-01R 7-16В 45мА от -20°C до +55°C Raymarine SeaTalk NG

Адаптер NMEA 2000 для резервуаров YDTA-01 (YDTA-01N, YDTA-01R) позволяет подключить существующий резистивный или вольтметровый датчик уровня жидкости, установленный в резервуаре, и отображать уровень жидкости на устройствах NMEA 2000, включая картплоттеры и приборные дисплеи.

Технические характеристики:

• Напряжение питания (из сети NMEA 2000): 7-16 В;
• Среднее потребление тока (из сети NMEA 2000): 45 мА;
• Гальваническая изоляция между интерфейсом NMEA 2000 и входами датчиков: 2500 В;
• Максимальное напряжение на входах опорного напряжения датчика и измерительного прибора: 16 В;
• Диапазон поддерживаемых значений датчика выходного напряжения: 0 - 16 В;
• Диапазон сопротивления датчика уровня жидкости: 0 - 400 Ом;
• Диапазон сопротивления аналоговых измерительных катушек: 0 - 10000 Ом;
• Точность измерения сопротивления/напряжения датчика: ±1 %;
• Длина кабеля датчика: 800 мм;
• Длина корпуса устройства: 54 мм;
• Вес (без карты MicroSD): 50 г;
• Диапазон рабочих температур: от -20°C до +55°C.

Адаптер может быть настроен на передачу данных об одном из семи типов жидкостей, определенных в стандарте NMEA 2000:

• Дизельное топливо;
• Бензин;
• Масло;
• Питьевая вода;
• Хозяйственно-бытовые воды;
• Фановые воды;
• Вода в садке для наживки.

Можно настроить количество резервуаров — в одном канале NMEA 2000 допускается до 16 резервуаров одного типа.

Внимание!!! Если у вас несколько резервуаров, обратите внимание на модель YDTA-04. Она позволяет подключить четыре резервуара, но настройку следует производить через NMEA 2000 или с помощью скрытой кнопки.

Устройство может использоваться со стандартными европейскими (диапазон 10–180 Ом), американскими (диапазон 240–33 Ом) или японскими (диапазон 0–310 Ом) датчиками уровня жидкости, а также с любыми нестандартными датчиками с максимальным сопротивлением менее 400 Ом.

Устройство также может использоваться с датчиками уровня жидкости, которые выдают аналоговый сигнал напряжения в диапазоне от 0 до 16 Вольт.

Адаптер можно установить как автономное измерительное устройство, параллельно с существующим аналоговым манометром (поддерживаются манометры с 2 и 1 катушкой, см. рисунок ниже) или параллельно с блоком MDI (механический дизельный интерфейс) двигателя Volvo Penta. Если у вас есть комбинированный манометр, где значение для отображения выбирается кнопкой, адаптер также будет бесперебойно работать с ним.

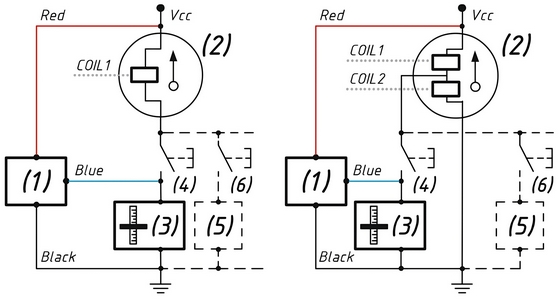

Параллельное подключение к существующим аналоговым манометрам с одной катушкой (слева) и двумя катушками (справа): (1) - YDTA, (2) - Манометр, (3) - Датчик жидкости, (4) - Дополнительная кнопка, (5) и (6) - Другие датчики (опционально)

Датчик уровня жидкости в резервуаре можно откалибровать с помощью 12 точек калибровки для получения точных показаний для резервуаров любой формы. Паразитное сопротивление проводов датчика можно компенсировать в настройках устройства.

Адаптер оснащен слотом для карты Micro SD, предназначенным для настройки, обновления прошивки, диагностики и регистрации данных. Специальное программное обеспечение не требуется. Вам понадобится только устройство (ноутбук или смартфон) со считывателем карт MicroSD и простой текстовый редактор.

Адаптер для топливного бака можно преобразовать в адаптер для датчика давления и использовать в качестве адаптера для датчика давления масла Volvo Penta KAD/TAMD или другого резистивного или вольтного датчика давления.

Использование с другими продуктами Yacht Devices:

• Адаптер может включать и выключать цифровое коммутационное оборудование, например, подавать сигнал тревоги с помощью кнопки аварийной сигнализации или включать насос с помощью блока управления цепью;
• Адаптер может записывать уровень жидкости на карту MicroSD, но вы также можете использовать записывающее устройство, такое как GPS-регистратор YDVR-04, для хранения данных с нескольких адаптеров вместе со всеми другими данными судна;
• Вы можете использовать Wi-Fi-шлюз YDWG-02, чтобы просматривать все свои резервуары прямо из браузера или морских приложений;
• Адаптер также можно настроить с помощью специальных строк «Описание установки». Некоторые многофункциональные дисплеи позволяют вводить текст в свойства устройства. Этот текст обычно используется для сохранения заметок по установке, местоположения устройства или контактов установщика. Вы также можете ввести эти строки с помощью бесплатного программного обеспечения CAN Log Viewer от Yacht Devices, подключившись к NMEA 2000 через USB-шлюз YDNU-02 или Wi-Fi-шлюз YDWG-02.

Устройство питается от сети NMEA 2000 и обеспечивает высоковольтную гальваническую развязку между сетью NMEA 2000 и входами датчиков.

Адаптер совместим практически со всем оборудованием, поддерживающим NMEA 2000, и сертифицирован Национальной ассоциацией морской электроники (National Marine Electronics Association). Сети Raymarine SeaTalk NG, Simrad SimNet и Furuno CAN являются фирменными версиями NMEA 2000 и отличаются только типом разъема. Garmin использует в своих устройствах разъем NMEA 2000 Micro, который совместим с разъемом DeviceNet Micro.

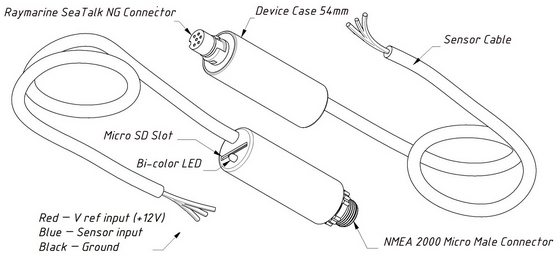

Адаптер поставляется с разъемом, совместимым с SeaTalk NG, или разъемом, совместимым с NMEA 2000 Micro Male (см. рисунок ниже). Для других сетей может потребоваться адаптерный кабель.
