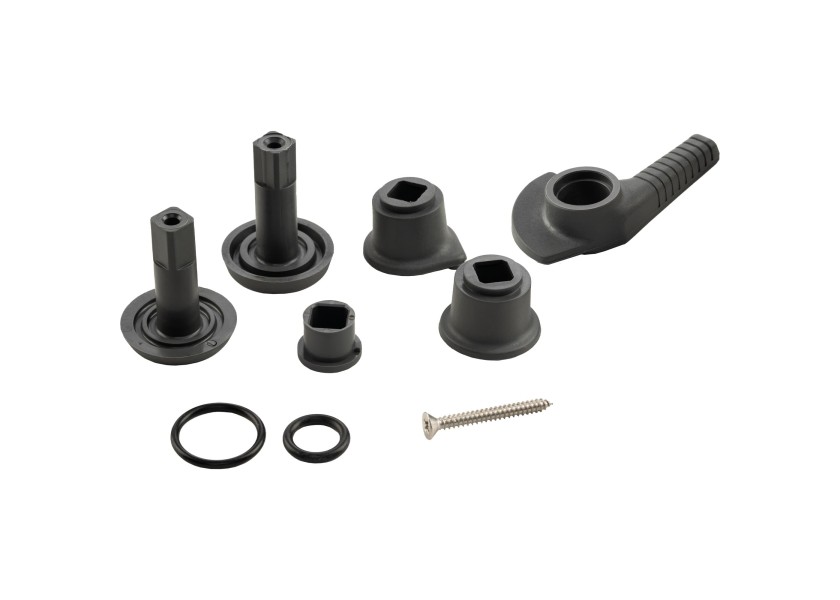

Маленькая левая ручка в комплекте Lewmar 360255990 для люков серии FH2G, LP, MP, Ocean

Код товара: t87891

Все характеристики
Артикул 9512407396
Материал Пластмасса
Код производителя 360255990
Производитель Lewmar
Страна производитель Великобритания
Цвет Серый
Вес, кг 0.09
Подходит Для серий люков Flush Hatch 2G, Low Profile, Medium Profile, Ocean
Тип Левая
Код поставщика 9512407396/
19.910.07

Описание

Маленькая левая ручка для люков Lewmar, поставляется с деталями, подходящими для люков с низким и средним профилем и люков Ocean.

Изготовлены из материалов высочайшего качества в соответствии с утвержденными методами производства. Для обеспечения эксплуатационных характеристик всех изделий проводятся тщательные испытания, включая испытания на адгезию, испытания по стандарту ISO и Европейской директиве по судам для отдыха, а также проверки качества.

Подходит для размеров: 00 - 03 - 10 - 20 и 41 Ocean и низкопрофильных люков.

Люки серии Low Profile:

Люки серии Ocean:

  • Lewmar Ocean 39610050 - Люк палубный водонепроницаемый плоское основание размер 10;
  • Lewmar Ocean 39620050 - Люк палубный водонепроницаемый плоское основание размер 20.

Люки серии Flush Hatch 2G:

Для размеров 0-21 требуется только комплект для левой руки, для размеров 41 и 61 нужны комплекты для левой и правой руки.

Инструкция по монтажу ручек (Примечание: Этот процесс аннулирует гарантию на люк):

  1. Выкрутите винт, крепящий ручку к наклеенному молдингу, и снимите ручку. (Примечание: Для выполнения следующих 2 инструкций необходимо использовать сверло, при этом необходимо соблюдать особую осторожность, чтобы крышка не двигалась во время процесса сверления).
    Отверстия необходимо просверлить перпендикулярно поверхности акрила.
  2. Просверлите наживочное отверстие диаметром 3 мм в крепежном отверстии в молдинге и акриле.
  3. Просверлите отверстие диаметром 15 мм в молдинге и акриле. Просверлите акрил с обеих сторон, чтобы предотвратить вырывание акрила вокруг отверстия.
  4. Теперь через отверстие можно вставить стандартную внешнюю ручку (компонент №1) или гриб в (существующую внутреннюю ручку. Возможно, потребуется подпилить на расстоянии нескольких миллиметров от конца шпинделя, чтобы гарантировать, что уплотнительное кольцо под ручкой надвинуто на акрил.
  5. Т-образный квадрат на внешнем шпинделе ручки будет приводить в движение фиксатор ручки (компонент № 3), который может поворачиваться до 50 градусов, прежде чем задействовать внутреннюю ручку (компонент № 2).
  6. Соберите новую систему ручки всухую и определите наилучшее положение фиксатора по отношению к внутренней ручке. Затем компоненты могут быть склеены или заблокированы механическими средствами. Эти два примечания при поставке маленькие внутренние ручки поворачиваются по ограниченной дуге. Такого больше не будет. Обратите внимание, что на внутренней ручке нет замка, безопасность будет снижена.

Код по каталогу Osculati: 19.910.07.

Подберите дополнительные запчасти для своего люка Lewmar Flush Hatch 2G:

  • Lewmar 361680990 - Комплект ручек для палубного люка из серого пластика;
  • Lewmar 361196992 - Петли для москитных сеток;
  • Lewmar 361590999 - Уплотнитель для люков серии Flush Hatch 2G размер 10;
  • Lewmar 361597999 - Уплотнитель для люков серии Flush Hatch 2G размер 20;
  • Lewmar 361591999 - Уплотнитель для люков серии Flush Hatch 2G размер 44;
  • Lewmar 361592999 - Уплотнитель для люков серии Flush Hatch 2G размер 60;
  • Lewmar 361593999 - Уплотнитель для люков серии Flush Hatch 2G размер 70.
