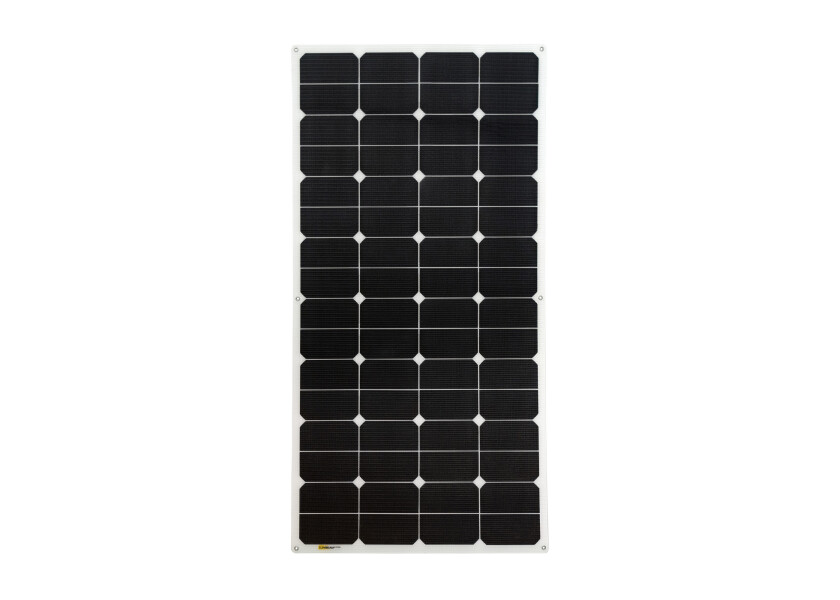

SUNBEAM T-106X54-H Солнечная панель TOUGH 111 Вт / FLUSH / 111 Вт / Полугибкая / 1060 x 540 x 3 мм

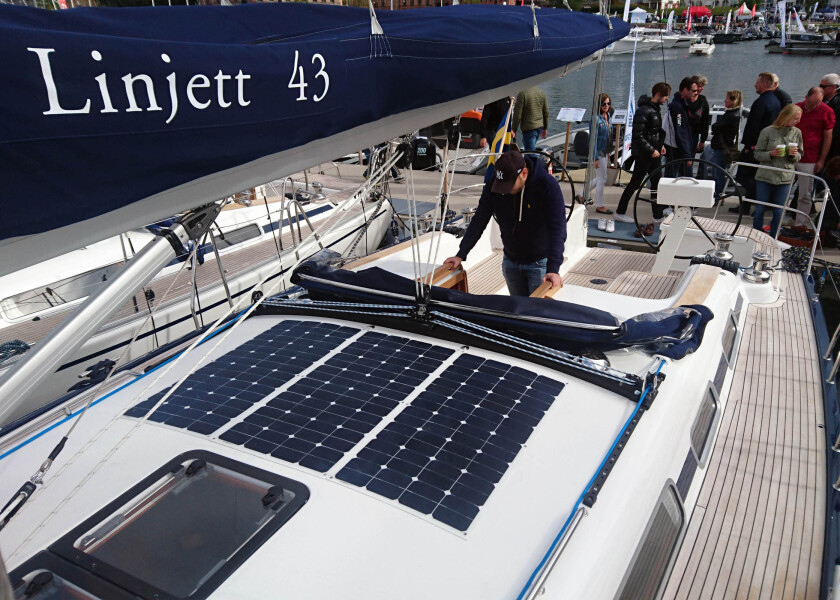

Солнечные модули SUNBEAMsystem Tough Flush (TF) являются надежным источником энергии даже в самых суровых условиях благодаря высокоэффективным элементам SUNPOWER (КПД 22,5%). Благодаря впечатляющим техническим характеристикам модули Tough-Flush часто используются в яхтенном и караванном секторе, а также в частных и промышленных автономных системах.

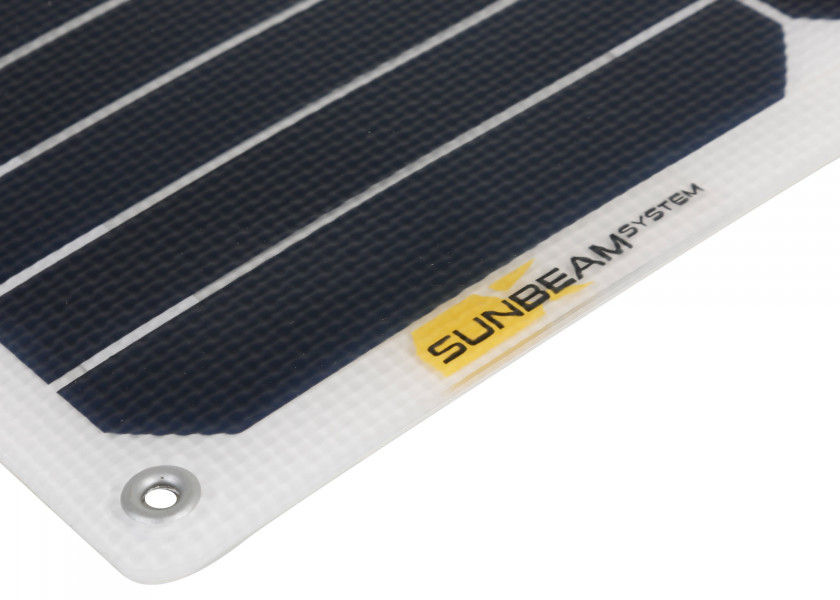

Поверхность этих модулей чрезвычайно прочная и устойчива к высокому УФ-излучению. Материал имеет лучшую светопропускаемость по сравнению с обычными материалами. При частичном затенении физическое расположение ячеек обеспечивает более высокую выходную мощность, чем у других модулей. Структура поверхности улучшает выработку энергии при малых углах падения света и обладает противоскользящими свойствами.

Особенности этого типа модулей
Полугибкие встраиваемые модули толщиной всего 3 мм не имеют препятствий или опасностей спотыкания на поверхности модуля, поскольку у них нет распределительной коробки. Это единственный тип модулей, который можно устанавливать почти заподлицо с поверхностью (встраиваемый монтаж)!

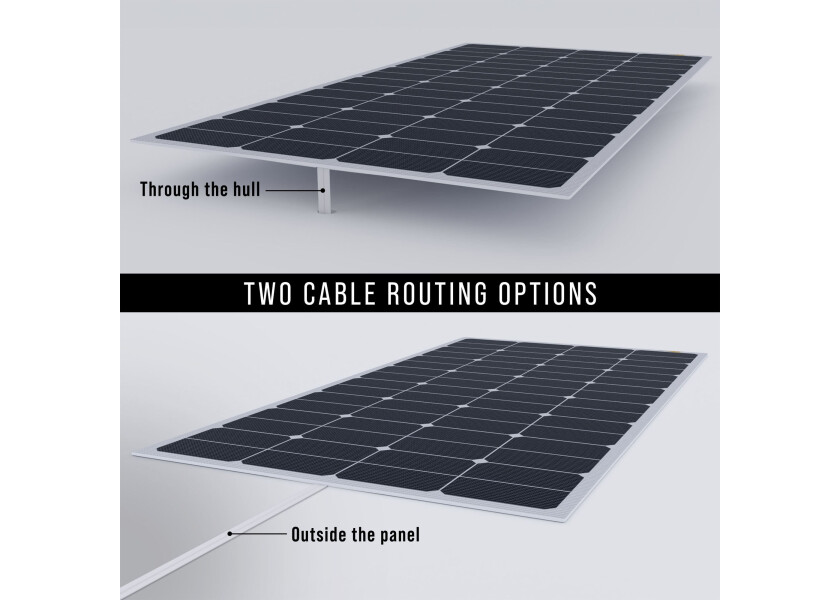

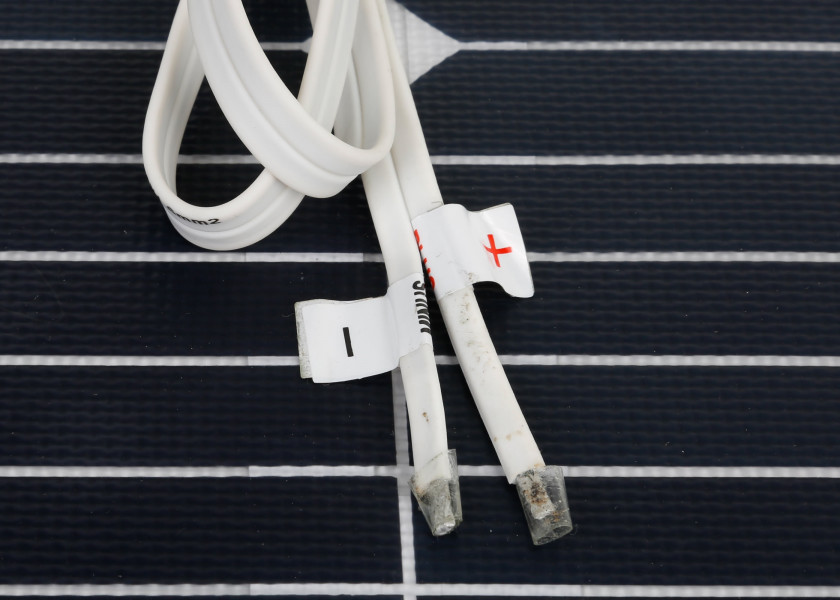

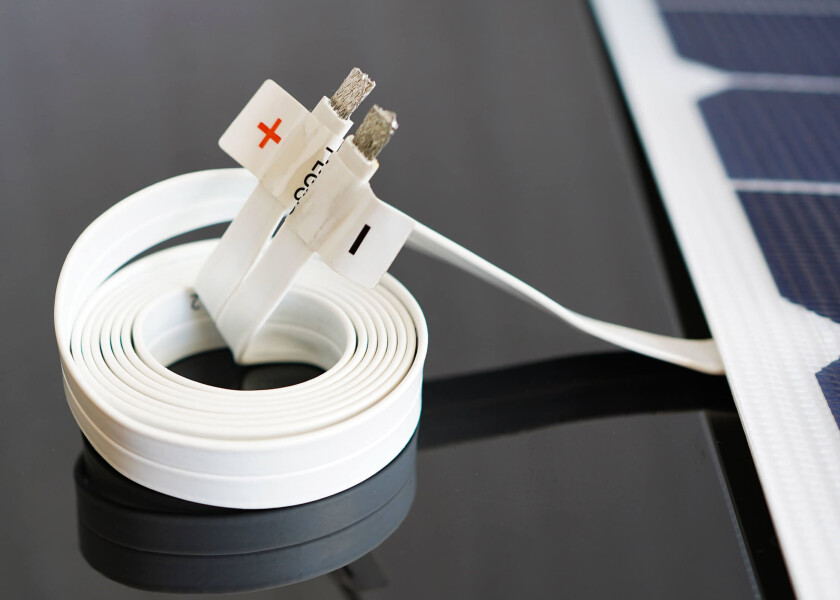

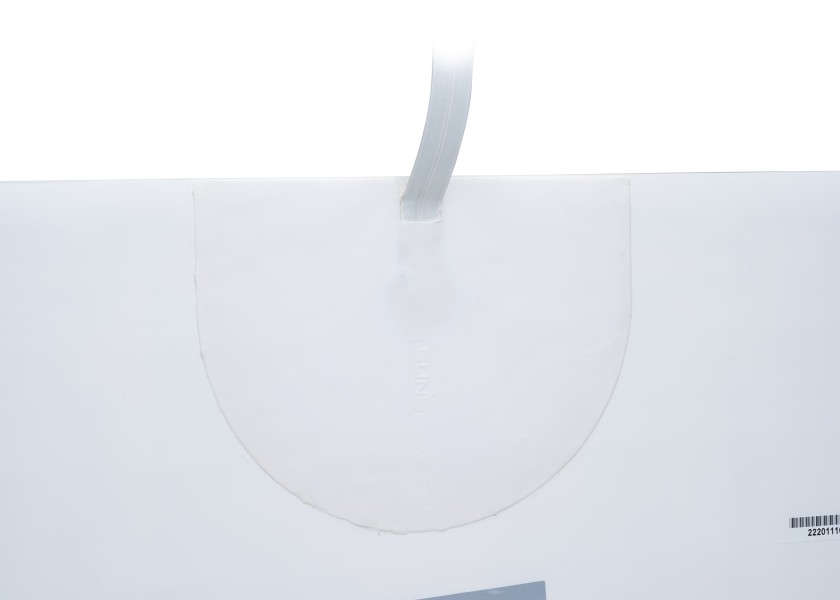

Электрическое подключение с задней стороны модуля осуществляется через незаметный плоский белый двухжильный кабель (2x 1,6 мм²/прибл. 1000 x 5,5 x 2,5 мм), и кабель можно проложить почти незаметно рядом с модулем на белых поверхностях/монтажных поверхностях.

Детали вкратце

• Полугибкий
• Высокий уровень эффективности
• Прочный и устойчивый к УФ-излучению
• Малый размер и высокая производительность
• Улучшенная выработка в частично затененных зонах
• Повышающая выработку противоскользящая структура поверхности
• Встраиваемый монтаж (нет раздражающей распределительной коробки на поверхности модуля)

Особая техническая особенность встраиваемых модулей
Поскольку соединительные кабели встраиваемых модулей выходят непосредственно с задней стороны модуля, на этих модулях нет встроенных блокирующих/байпасных диодов. (Для модулей с распределительной коробкой они обычно встроены в распределительную коробку.)

Байпасные/блокирующие диоды
При необходимости используйте байпасные/блокирующие диоды (в соответствии с инструкцией по монтажу). Диод F1200D Шоттки (12А / 200В) подходит для модулей мощностью 5 - 350 Вт и доступен в магазинах электроники или у нас по запросу.
Для установки соединительные кабели модуля должны быть проложены в сухую монтажную зону и вместе с диодом установлены на подходящих клеммных колодках, например, item. С мощными модулями установка «в линию» не рекомендуется, так как диоды могут сильно нагреваться при затенении модуля.
Убедитесь, что диоды имеют правильную полярность! Кольцо или точка на корпусе диода обозначает катод. Он должен быть подключен к ПЛЮСОВОМУ соединению модуля.
Важно: Неправильно подключенные или подключенные в обратной полярности диоды могут повредить солнечный модуль.

Технические данные

Тип	T111F
Макс. мощность (Pmax)	111 Вт
Напряжение холостого хода (Uoc)	21,76 В
Ток короткого замыкания (Isc)	6,32 А
Номинальное напряжение (Ump)	18,56 В
Номинальный ток (Imp)	5,97 А
Вес	2,6 кг
Габариты (Д x Ш x В)	1060 x 540 x 3 мм

Инструкция по монтажу

• В предоставленном руководстве по монтажу SUNBEAMsystem вы найдете всю необходимую информацию о правильном выборе модуля, монтаже и электрической установке. Вы также найдете краткое руководство с большим количеством полезной информации в нашем разделе загрузок.
• ВНИМАНИЕ: Для склеивания модулей одобрены только SIKASIL WS605S, SIKAFLEX 298FC или ZETTEX MS POLYMER 25
• Пожалуйста, проверьте солнечные модули после получения товара или перед установкой панелей.
• Не используйте модули > 50 Вт на мягкой поверхности.
  Солнечные модули SUNBEAM Tough Flush (TF) мощностью более 50 Вт предназначены для постоянной установки на твердой поверхности. Монтаж может осуществляться путем склеивания или привинчивания.
